Virsmas raupjuma rokasgrāmata: 7 spēcīgi padomi perfektas apdares iegūšanai

Ievads

Virsmas raupjumam ir izšķiroša nozīme izgatavoto detaļu kvalitātē un veiktspējā. Kontrolējot virsmas tekstūru, ražotāji var ietekmēt izstrādājuma izturību, izskatu un funkcionalitāti.

Šajā rokasgrāmatā aplūkota virsmas raupjuma nozīme, tā mērīšanas veidi un tas, kā ražotāji var izmantot virsmas raupjuma diagrammas, lai nodrošinātu labākos rezultātus saviem izstrādājumiem.

Kas ir virsmas apdare?

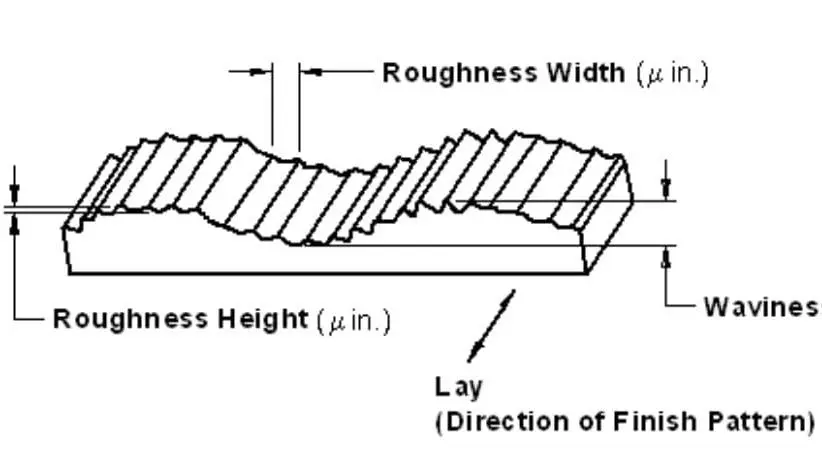

Virsmas apstrāde attiecas uz materiāla virsmas tekstūru un kvalitāti, ko var mainīt, izmantojot dažādus procesus, piemēram, noņemot, pārveidojot vai pievienojot materiālu. Galvenie virsmas apdares komponenti ir raupjums, viļņainība un slānis, kas nosaka virsmas kopējo tekstūru.

Ar raupjumu mēra nelielus, cieši izvietotus nelīdzenumus uz virsmas. Viļņotība raksturo lielākus viļņojumus, un izvietojums attiecas uz virsmas raksta virzienu. Kad mehāniķi runā par virsmas apstrādi, parasti ar to saprot virsmas raupjumu.

Virsmas apdares nozīme inženierzinātnēs

Virsmas apdare ietekmē izstrādājuma veiktspēju dažādos apstākļos. Izstrādājumi ar pareizu virsmas apdari būs izturīgāki, noturīgāki pret nodilumu un ar labākām veiktspējas īpašībām, piemēram, izturību pret koroziju, labāku pārklājumu saķeri un labāku elektrovadītspēju. Atbilstošas virsmas apdares uzturēšana palīdz nodrošināt konsekvenci un uzticamību ražošanā.

Virsmas raupjuma mērīšana

Virsmas raupjumu parasti mēra, izmantojot Ra vērtību (Roughness Average), kas aprēķina virsmas virsmu maksimumu un ieplaku vidējo augstumu. Ir vairākas metodes raupjuma mērīšanai, tostarp tiešie mērījumi ar zondi, bezkontakta metodes, kurās izmanto gaismu vai skaņu, salīdzināšanas metodes ar standartparaugiem un procesa metodes, ar kurām raupjumu mēra ražošanas laikā.

Virsmas raupjuma mērīšanas metodes

Ir trīs galvenie veidi, kā izmērīt virsmas raupjumu:

Profilēšanas metodes: Tās izmanto augstas izšķirtspējas zondes, lai kartētu virsmu.
Teritorijas tehnikas: Ar šīm metodēm mēra konkrētu laukumu, lai vidēji noteiktu virsmas maksimumu un ieplaku.
Mikroskopijas metodes: Tie nodrošina vizuālu virsmas kontrastu attēlojumu, lai novērtētu raupjumu.

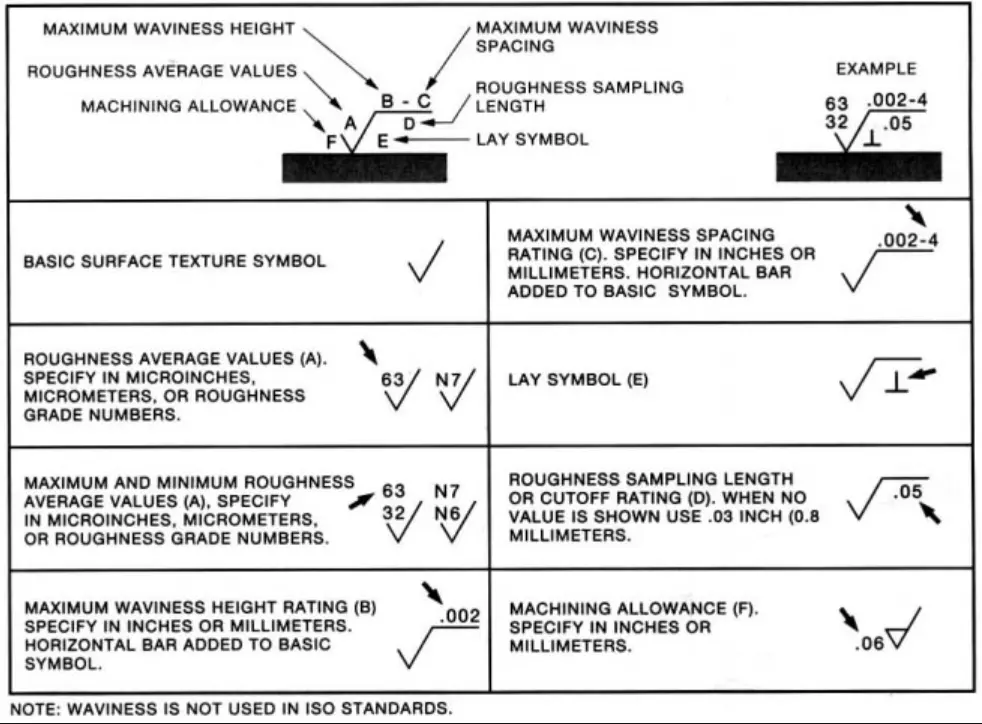

Virsmas raupjuma diagramma: Simboli un saīsinājumi

Virsmas raupjuma diagrammas palīdz ražotājiem standartizēt detaļu tekstūru. Parasti tiek izmantoti šādi parametri: Ra (vidējais raupjums), Rmax (vertikālais attālums no virsotnes līdz ielejai) un Rz (vidējais maksimālais profila augstums). Katrs parametrs sniedz atšķirīgu ieskatu virsmas kvalitātē, palīdzot identificēt iespējamās problēmas, piemēram, urbumus vai skrāpējumus.

Virsmas raupjuma diagramma un konvertēšana

Virsmas raupjuma diagrammas nodrošina ražotājiem atskaites punktu, lai nodrošinātu detaļu atbilstību noteiktiem kvalitātes standartiem. Šīs diagrammas pārvērš dažādus raupjuma mērījumus un parāda, kā dažādi procesi ietekmē virsmas tekstūru. Visbiežāk izmantotie parametri ir Ra, RMS (Root Mean Square) un CLA (Center Line Average).

Virsmas raupjuma pārbaudes lapa

Īsai uzziņai šeit ir norādīti izplatītākie virsmas raupjuma rādītāji un to pielietojums:

25 mikrometri (1000 mikro collas): Rupjas virsmas no zāģēšanas vai kalšanas, piemērotas tīrām vietām.
12,5 mikrometri (500 mikro collas): Rupjas virsmas no rupjas padeves, ko izmanto virpošanā un frēzēšanā.
0,8 mikrometri (32 mikro collas): Augstas kvalitātes apdare, ko izmanto izstrādājumiem, kuriem nepieciešama precizitāte bez lielām slodzēm.
0,1 mikrometrs (4 mikro collas): Izsmalcināta virsmas apdare, ko izmanto precīzijas instrumentos un mērinstrumentos.

Secinājums

Virsmas raupjums tieši ietekmē izgatavoto detaļu veiktspēju un kvalitāti. Izprotot virsmas apdare un izmantojot virsmas raupjuma diagrammas, ražotāji var nodrošināt, ka viņu izstrādājumi atbilst nepieciešamajiem izturības, veiktspējas un izskata standartiem. Precīza virsmas raupjuma uzturēšana ir izaicinājums, taču ar pareizajiem rīkiem un metodēm ražotāji var optimizēt procesus, lai gūtu panākumus.

Mēs specializējamies augstākā līmeņa virsmas apdares pakalpojumi lai apmierinātu visas jūsu ražošanas vajadzības. Neatkarīgi no tā, vai jums nepieciešama anodēšana, pulēšana vai smilšu strūklas strūklas apstrāde, mūsu komanda ekspertu komanda ir gatava palīdzēt jums panākt perfektu virsmas apdari jūsu izstrādājumiem.
