Snap Fit-leder: 3 beprövade konstruktioner för felfri montering

Inledning

Snäppfogar är en av de mest effektiva och mest använda metoderna för att montera delar i modern produktdesign.

Genom att eliminera behovet av exponerade fästelement förbättrar dessa fogar produkternas estetik samtidigt som de minskar produktionstiden och kostnaderna. Det gör dem idealiska för en rad olika branscher, från konsumentelektronik till fordonsindustrin och medicintekniska produkter. I den här artikeln går vi igenom de olika typerna av snäppfogar, diskuterar deras användningsområden och belyser de bästa metoderna för att utforma dem så att de ger optimal prestanda.

Vad är en Snap Fit Joint?

En snäppfog är ett mekaniskt fästelement som används för att montera ihop komponenter genom att låsa fast delar i varandra. Mekanismen består vanligtvis av ett utskjutande element, t.ex. en krok eller en tapp, på en del som snäpper in i ett motsvarande urtag på en annan del. Under monteringen böjs den utskjutande delen av, vilket gör att den kan gripa in i den andra delen. Beroende på konstruktion kan leden vara permanent eller avtagbar, vilket ger flexibilitet vid både montering och demontering.

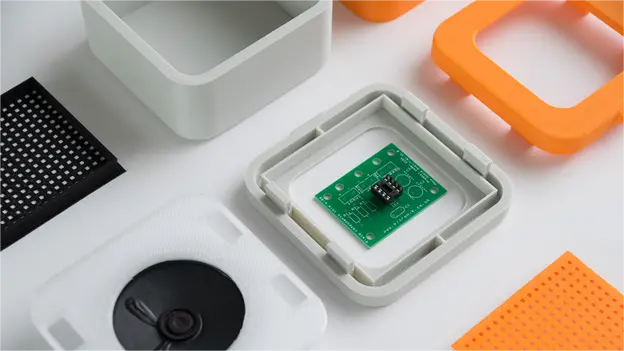

Snäppfogar används ofta i plastkomponenter på grund av materialets flexibilitet, som tillåter stora böjningar utan att skadas. Spänningskoncentration vid fogarna kan dock leda till att plasten kryper med tiden, vilket kan leda till att spänningen förloras. För att förhindra detta används ofta styva lokaliseringselement, t.ex. hakar och öglor, för att säkerställa en säker montering.

Typer av snäppförband

1. Utkragande snäppförband

Snäppfästen med utkragning är den vanligaste typen av snäppfästen och består vanligtvis av en enkel balkstruktur med en krok i spetsen. Den utskjutande delen böjer sig när den kommer i kontakt med den mottagande delen, vilket gör att kroken kan snäppas tillbaka på plats. Förbandet kan vara antingen permanent eller löstagbart, beroende på vinkeln mellan kroken och urtaget.

Vissa konstruktioner med utkragning har U- eller L-formade balkar som förlänger utkragningens längd samtidigt som de minimerar det utrymme som krävs. Dessa konfigurationer minskar nedböjningskrafterna och används ofta i plastdetaljer för att underlätta montering vid formsprutning.

2. U-formade snäppförband

U-formade snäppfogar består av en U-formad utskjutande balk som passar in i ett spår på den motstående komponenten. Denna design används ofta i applikationer som kräver ett starkt grepp, t.ex. elektronikhus och bilinredningar. U-formade fogar kan tillverkas av olika material, inklusive metall och plast, vilket ger mångsidighet i olika branscher.

3. Vridbara snäppförband

Torsionssnäppfogar fungerar genom att en stång vrids för att skapa en separerbar anslutning. En vipparmekanism ger avböjningskraft, vilket gör det enkelt att öppna och stänga leden. Dessa fogar är mycket hållbara och används ofta i applikationer som kräver frekvent demontering.

4. Ringformade snäppförband

Ringformade snäppfogar används för cirkulära eller elliptiska delar, t.ex. pennlock eller lock till behållare. En ås på den ena delen låses fast i ett spår på den andra, vilket skapar en säker anslutning. Utformningen av dessa fogar kan justeras för att möjliggöra antingen enkel borttagning eller permanent montering, beroende på applikation.

annular-snap-fit-joint — ringformad snäpp-fit-led

Bästa praxis för Snap Fit-design

För att uppnå optimal prestanda i snap fit-leder är det viktigt att följa specifika riktlinjer för design:

Fräsa basen på utskjutande delen: Genom att lägga till en avrundning vid basen av den utkragande balken minskar spänningskoncentrationen och förstärker fogen. Rekommenderad radie är minst 0,5 gånger tjockleken på utkragningsbalkens bas.
Avsmalnande design: Genom att avsmalna den utskjutande balkens tvärsnitt fördelas påfrestningarna jämnt, vilket minskar materialåtgången och förbättrar den totala prestandan.
Öka klippets bredd: Bredare clips ger mer styrka till leden. En minsta bredd på 5 mm rekommenderas för stabilitet.
Lägg till kabelskor: Luggar förbättrar uppriktningen och överföringen av skjuvkrafter, vilket minskar risken för felaktig uppriktning av delar under monteringen.
Tänk på byggriktningen: Undvik att konstruera snäppfästen som byggs vertikalt, eftersom detta försvagar fogen. Nedböjning bör endast ske under monteringen.

Hur man tillverkar snäppfästen

Processen för tillverkning av snäppfästen omfattar flera viktiga steg:

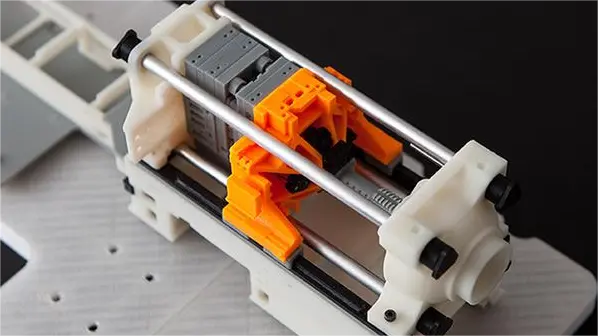

Design: Börja med att skapa en detaljerad design med hjälp av programvara. Prototyper kan tillverkas genom 3D-utskrift eller CNC-bearbetning för att validera designen.

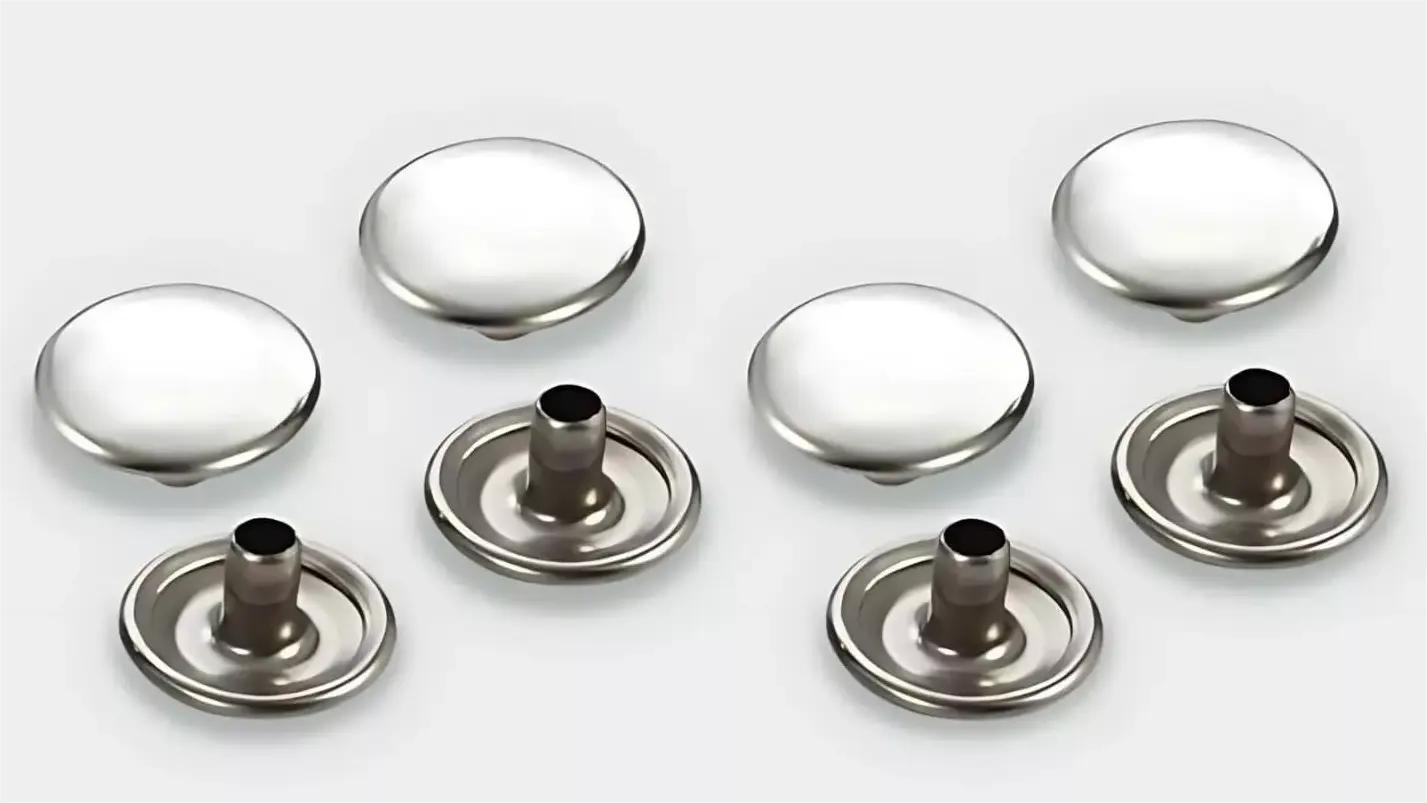

Val av material: Beroende på användningsområde kan snäppfästena vara tillverkade av metall (t.ex. mässing eller rostfritt stål) eller plast (t.ex. polykarbonat eller nylon).
Stämpling eller gjutning: Fästelement av metall tillverkas vanligtvis med hjälp av en stansningsteknik, medan plastfästelement formsprutas.
Plätering: En korrosionsbeständig beläggning kan appliceras för att förbättra fästelementets hållbarhet och styrka.
Kvalitetstestning: Inspektionstester utförs för att säkerställa att fästelementen passar ordentligt och fungerar som avsett.

Installation och underhåll av snäppförband

Hur man installerar:

Se till att de passande komponenterna är korrekt inriktade för att undvika felinställning.
Använd tillräcklig kraft för att montera delarna, antingen manuellt eller med hjälp av automatiserade maskiner för storskalig produktion.

Hur man underhåller:

Utför regelbundna inspektioner för att upptäcka glapp eller deformationer, särskilt för fogar som utsätts för tunga belastningar.
Rengör fogarna med jämna mellanrum för att avlägsna smuts och föroreningar.
Byt ut alla skadade delar för att bibehålla den strukturella integriteten hos leden.

För- och nackdelar med snäppförband

Proffs:

Förenklar montering och demontering utan behov av ytterligare fästelement.
Minskar materialkostnaderna genom att eliminera skruvar eller lim.
Ger ett rent, estetiskt utseende tack vare dolda fästelement.
Ger möjlighet till återanvändning och enkel justering.

Nackdelar:

Sköra eller mjuka material kan begränsa ledens effektivitet.
Applikationer med hög belastning kan orsaka materialnedbrytning över tid.
Precision krävs för korrekt uppriktning och funktion.
Temperaturfluktuationer kan få plastdelar att expandera eller dra ihop sig, vilket påverkar passformen.

Vanliga användningsområden för snäppförband

Konsumentelektronik: Används i höljen till smartphones, bärbara datorer och fjärrkontroller.
Fordonsindustrin: Används i strålkastare, dekorpaneler och instrumentbrädor.
Medicintekniska produkter: Vanligt i diagnostisk utrustning och sprutor.
Leksaker och Konsumentprodukter: Förenklar montering av hushållsartiklar och leksaker.
Förpackning: Används ofta i lock och kapslingar till behållare.

Slutsats

Snap fit-förband är en mångsidig och kostnadseffektiv lösning för montering av en mängd olika komponenter, i synnerhet plast- och metalldelar. När de utformas och implementeras på rätt sätt förbättrar de monteringseffektiviteten, minskar produktionskostnaderna och ger flexibilitet i produktdesignen. Genom att följa bästa designpraxis och överväga materialval, tillverkare kan säkerställa hållbara och högpresterande snap fit-förband. Oavsett om du arbetar med prototyper eller storskalig produktion erbjuder snäppförband en praktisk, estetisk och effektiv fästlösning för moderna produkter.
